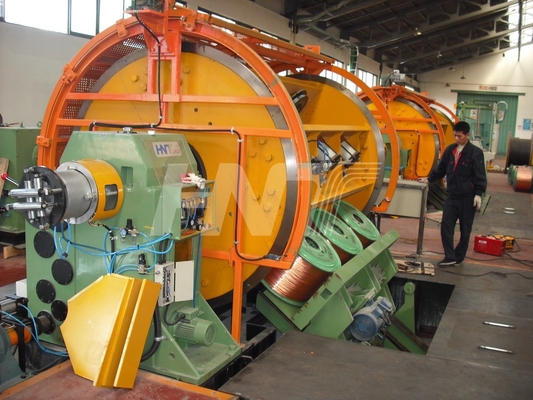

Kader Stijve Vastlopende Machine
frame stranding machine
Kader Stijve Vastlopende Machine
Toepassing
De machine wordt specifiek ontworpen om Koper en Aluminiumleiders met het samenpersen en het prespiralling van (facultatieve) sectorvorm evenals ACSR bij hoge snelheid en uitstekende die leideroppervlakte voor de H.V.-kabels te vervaardigen in ononderbroken vulcanisatie worden geproduceerd.
Uitgerust met een constant systeem van de spanningscontrole en intelligent remsysteem:
Door (Supersonisch) de lengte van draad Te volgen in de spoel wordt verpakt, zal de lengte die van draad op de spoel blijven die aan PLC worden ontdekt en worden overgebracht. PLC zal de in-neemt lucht door een evenredige klep controleren en zal de spanning van de draad na de lengte constant van draad het blijven maken. Twee groepen controleren de spanning van remschijven voor te verzekeren resultaat opleveren de druk op schijven gelijk is. Het pneumatische remsysteem wordt gecontroleerd door een intelligent remsysteem. Wanneer een noodsituatie de machine tegenhoudt, zal het snelheidssignaal van elke kooi aan PLC door de sensor worden overgebracht. PLC zal automatisch berekeningen maken en zal verschillende remkrachten aan elke kooi door evenredige klep dienovereenkomstig verstrekken. Dan zullen de verschillende kooien ophouden synchroniserend.
Hoofd Technische Gegevens
| Nr van Trommels in kooi | 6,12,18,24,30,36 |
| Dia. van enige draad | Koper 1.54.5mm |
| Aluminium 1.85.0mm | |
| Aluminiumlegering 1.54.5mm | |
| Kooi roterende snelheid |
6-spoel 200 r/min 12-spoel 180 r/min |
|
18 spoel 160 r/min 24 spoel 140 r/min |
|
| 30 spoel 120 r/min | |
| Leg lengte |
spoel 6 37-500 mm spoel 12 44-590 mm |
| spoel 18 52-694 mm | |
| 24bobbin 61-819 mm | |
| spoel 30 72-1100 mm | |
| Lijnsnelheid | 6.9~53m/min |
| Grootte van spoel in kooi | PND 630 |
| Centrumhoogte | 1100mm |
| Kaapstandereenheid | 2000(2500) Dubbele trekkende Kaapstander φ |
