De concentrische Stranders-Draad die van de Verwerkingskabel voor Ventilator Gevormde Leider maken

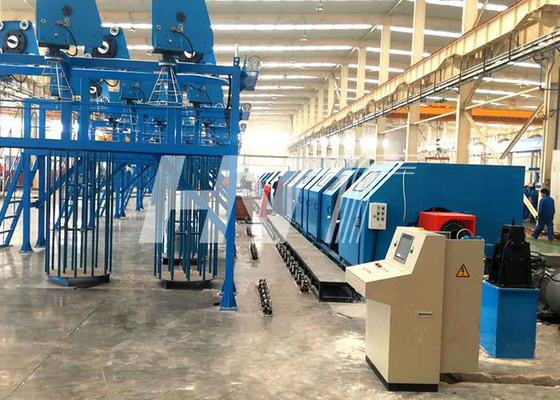

TXJ1100 concentrische Vastlopende Machine

Toepassing:

Hoofdzakelijk gebruikt voor koper, en liep de aluminium cirkelleider of de waaiervormige leider die druk en het aluminiumbundel van de staalkern, de bundel van de aluminiumlegering vastlopen trekken vast.

Hoofd Technische Parameter:

1. De machine wordt voor geen-achter-draai ontworpen die en van rondschrijven en sector gevormde koper, Aluminium en ACSR-leiders vastlopen drukken.

2. Machine met de goede starheid van de kaderstructuur, die tot hoge lopende snelheid, snel en geschikte lading, geen omzetspoel en enz. bijdragen;

3. Één draad per spoel, plus eenvoudige en stabiele spanningscontrole, en de maximum werkende lijnsnelheid bereiken 3 keer dat van de kader stijve vastlopende lijn;

4. De machine met automatische draad-onderbreking opsporingsfunctie zal onmiddellijk ophouden wanneer er draadonderbrekingen zijn;

5. PLC de controle wordt goedgekeurd, verstrekkend stabiele verrichting, betrouwbare prestaties en hoge graad van automatisering.

6. Overbelasting van toepassingsbescherming;

7. De bescherming van de laag-luchtdruk;

8. Draad-brekend einde.

Dubbel kaapstanderapparaat

De diameter F2500mm van het tractiewiel

Max. Tractiesnelheid 120m/min

Max. Tractie 12T

Tractiemotor 110kW (AC veranderlijke frequentiemotor)

De dubbele wielen, dubbele aandrijving, u-vormige groef, twee wielen zijn geïnstalleerd in een geneigde manier om kabelreis te vergemakkelijken en de kabeloppervlakte te verzekeren is geen conflict

Met een pneumatisch draad dringend apparaat, verzeker de kabel niet los wanneer het ophouden is, is de vastgelopen hoogte stabiel.

De tractie wordt afzonderlijk gedreven door AC veranderlijke frequentiemotor, de omzettingscontrole van de omschakelaarsfrequentie.

Technische parameter

Lay-out van concentic vastlopende machine:
