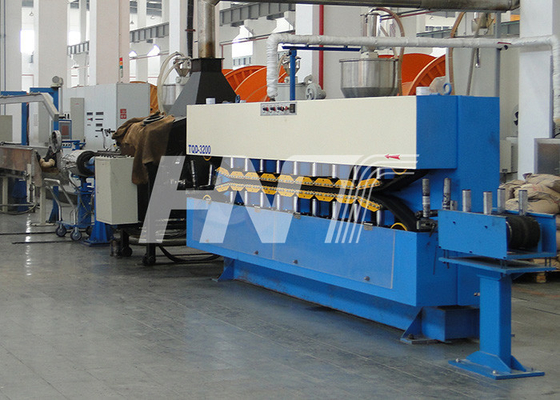

Caterpillar-Afstand van Machine voor de Uitdrijvingslijn van de Machtskabel
Afstand van Machine
,Caterpillar-machines
,riemtype de machine van Caterpillar
Caterpillar-het Type van Kaapstanderriem
Beschrijving:
De TQD-reeksen worden ontworpen voor het trekken van en het overbrengen van draden en kabels in de draad & kabel productieproductielijnen. Deze reeks machines is normaal in bijlage aan lijnen zoals uitdrijvingslijnen, armoring lijnen, die lijnen en enz. opnieuw opwinden. De TQD-reeksen gebruiken het pneumatische systeem van de spanningscontrole, dat genoeg het trekken kracht op de kabel of de draad terwijl het verlaten van geen deuken of andere schade aan de isolatie of de schede verstrekt.
- Het wordt beïnvloed door pneumatisch en spant automatisch de riem. De transmissie is door de motor en de versnellingsbak. De machine heeft output met geringe geluidssterkte, hoge. Synchrone controles de tractiesnelheid en de het uitdrijven snelheid, welk niveau weg en geloofwaardigheid. Het controlemechanisme wordt ingevoerd. Er zijn niveau en verticale nuttelozere wielen op de rand van de output en de input. De ontruiming kan worden aangepast overeenstemmend de draaddiameter.
- Lijnsnelheid: 3-80m/min
- Geschikte draaddiameter: 30150mm
- Max. tractie: 3200kg.f
- Centrumhoogte: 1000mm
- Contactlengte van riem: 2900mm
- Hoeveelheid van cilinder: 10 paren
- Motormacht: AC motor 18.5kw
De rol van de kabelgids
Geschikt voor aanpassing vriendschappelijk horizontaal & verticaal met rollen geschikt tot alle grootte van kernen & kabels. De tribune van de gidsrol zal uit twee Nrs. worden samengesteld: horizontale & verticale rollen (harde chromium geplateerde rollen). De aanpassing van elke geplaatste rollen (horizontaal & verticaal) zal met één handvat worden aangepast.
Technische Parameter:
| Model | Maximum het trekken kracht (kg) | Toepasselijke kabeldiameter (mm) | Het grijpen lengte (mm) | Riembreedte (mm) | Maximum lijnsnelheid (m/min) |
| Tqd-3200 | 3200 | ≤φ150 | 2800 | 160 | 80 |
